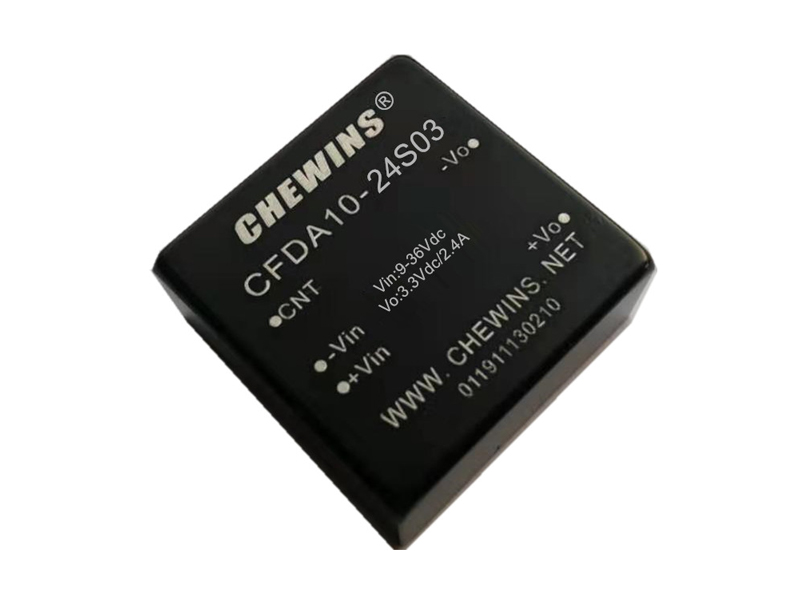

　　产品特性:

　　◆ 超低空载静态电流3mA

　　◆ 隔离电压1500VDC

　　◆ 输入欠压,输出短路,过流,过压保护

　　◆ 工作温度范围:-40℃to+70℃

　　◆ 裸机满足CISPR22/EN55022 CLASS A

　　◆ 国际标准引脚方式

　　10W DC-DC电源模块全方位指南：选型应用与故障排查

　　摘要：10W DC-DC电源模块以其紧凑尺寸、高效转换和稳定性能，成为工业控制、通信设备和物联网终端的理想选择。本文提供全面的技术解析，涵盖产品优势、选型要点、常见问题解答和系统化故障排查方案，助力工程师优化电源设计。

　　一、10W DC-DC电源模块的核心优势

　　10W功率等级的DC-DC转换器在性能与成本间达到最佳平衡，其显著优势包括：

　　高功率密度：采用先进封装技术，尺寸最小可达20×15×10mm，大幅节省PCB空间

　　卓越转换效率：同步整流架构实现90%-95%的转换效率，有效降低系统功耗

　　宽电压输入：支持4.5-36V、9-72V等多种输入范围，适应工业环境电压波动

　　完整电气隔离：提供1500-3000VDC隔离电压，有效抑制噪声干扰

　　强化可靠性：工业级产品支持-40℃至+105℃工作温度，具备完备保护功能

　　二、10W DC-DC电源模块常见问题解答

　　Q1：如何确保10W功率的持续稳定输出？

　　A：需同时满足三个条件：

　　环境温度不超过规格书降额要求

　　预留至少20%功率余量（建议按8W实际使用）

　　保证良好的散热路径（推荐使用2oz铜厚PCB）

　　Q2：隔离型与非隔离型如何选择？

　　A：关键决策依据：

　　隔离型必选场景：

　　存在安全要求的医疗、工业设备

　　需要阻断地环路噪声的通信系统

　　长距离传输的总线供电应用

　　非隔离型适用场景：

　　同板卡上的局部电压转换

　　成本敏感且无安全隔离要求的设备

　　Q3：轻载状态下输出电压异常如何处理？

　　A：解决方案：

　　在输出端接入≥1%额定负载的假负载

　　选择具有脉冲频率调制技术的现代转换器

　　在反馈回路并联合适阻值的预置电阻

　　Q4：如何应对负载突变时的电压振荡？

　　A：改善动态响应措施：

　　在输出端增加低ESR固态电容（推荐100-470μF）

　　优化布局使输出电容尽量靠近转换器引脚

　　选择具有快速瞬态响应特性的转换器型号

　　三、10W DC-DC电源模块故障排查指南

　　故障现象核心排查点解决方案与优化措施

　　启动失败1. 输入电压范围

　　2. 使能信号配置

　　3. 输入反接保护

　　4. 欠压锁定阈值1. 确认输入在规格范围内

　　2. 测量EN引脚满足开启条件

　　3. 检查防反接电路有效性

　　4. 验证UVLO阈值设置

　　输出纹波超标1. 输出滤波配置

　　2. 布局合理性

　　3. 测量方法规范

　　4. 接地完整性1. 增加LC滤波网络

　　2. 优化功率环路面积

　　3. 采用探头接地弹簧测量

　　4. 确保低阻抗单点接地

　　异常发热1. 负载电流验证

　　2. 开关频率优化

　　3. 散热路径检查

　　4. 环境温度监测1. 实测电流确认未超降额值

　　2. 调整开关频率至最佳点

　　3. 加强PCB热过孔设计

　　4. 保证环境温度符合要求

　　系统振荡1. 相位余量评估

　　2. 输出电容ESR

　　3. 负载特性分析

　　4. 补偿网络配置1. 通过波特图验证稳定性

　　2. 选用低ESR电容

　　3. 规避周期性脉冲负载

　　4. 优化补偿网络参数

　　EMC测试失败1. 输入滤波设计

　　2. 屏蔽措施完善

　　3. 结构接地质量

　　4. 辐射路径控制1. 增加共模扼流圈和π型滤波

　　2. 采用屏蔽罩隔离

　　3. 确保接地阻抗达标

　　4. 缩短高频信号路径

　　四、工程应用最佳实践

　　布局布线关键准则：

　　功率回路面积最小化，反馈路径远离噪声源

　　输入输出电容紧贴转换器引脚（<5mm）

　　采用独立模拟地平面并通过单点连接

　　热设计规范：

　　在1oz铜厚PCB上预留≥400mm²的铜箔散热区

　　热过孔阵列间距≤1.mm，孔径0.3mm

　　高温环境建议使用导热垫片增强散热

　　可靠性保障措施：

　　输入输出端设置瞬态电压抑制器

　　对动态负载配置额外储能电容

　　严格执行降额设计准则

　　选型决策要点：

　　工业环境：优先选择宽温(-40℃~+105℃)版本

　　空间受限：考虑超薄封装型号

　　噪声敏感：选择纹波<10mV的低噪声产品

　　成本敏感：评估整体解决方案成本而非仅模块单价

　　结论

　　10W DC-DC电源模块的性能优化需要系统级考量。通过精准的器件选型、科学的PCB布局和完善的保护设计，可充分发挥其性能优势。建议在项目前期与供应商技术支持深入沟通，获取针对具体应用场景的定制化解决方案。我们提供完整的10W电源模块产品组合，欢迎索取样品和技术文档。
