数据表下载　

　　◆超宽输入电压范围(4:1)

　　◆ 效率高达85%

　　◆ 加强绝缘,隔离电压2250VDC

　　◆ 工作温度范围:-40℃to+70℃

　　◆ 输入欠压保护,输出短路,过流,过压保护,低纹波噪声

　　◆ 裸机EMI满足EN50121-3-2/CISPR32/EN55032 CLASS A

　　◆ 满足 UL62368/IEC62368 认证

　　◆ 尾缀Z(导轨式)产品型号具有输入防反接功能

　　◆ 国际标准引脚方式

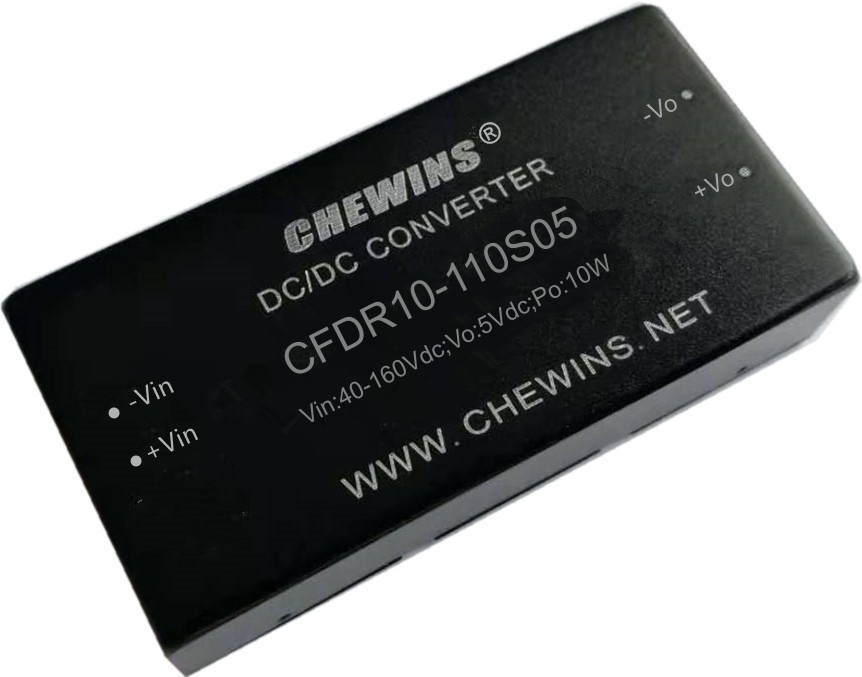

　　DCDC CFDR10 系列数字DC-DC电源模块：全面指南与故障排查

　　摘要：DCDC CFDR10系列是一款高性能、高可靠性的数字可编程DC-DC电源模块，广泛应用于通信、工业自动化、测试测量等B2B领域。本文深入介绍CFDR10的核心优势，解答常见问题，并提供详细的故障排查步骤，帮助您最大化利用该产品的价值。

　　一、DCDC CFDR10 产品核心优势概述

　　DCDC CFDR10系列电源模块以其卓越的功率密度、灵活的数字化控制和出色的稳定性，成为工程师在复杂电力解决方案中的首选。其核心优势体现在：

　　高功率密度：采用先进的拓扑结构和封装技术，在紧凑的体积内提供高达数百瓦的功率输出，有效节省系统空间。

　　全数字控制：通过PMBus/I2C数字接口，可对输出电压、电流、开关频率、保护阈值等参数进行精确编程与实时监控。

　　高效率与低热耗：领先的转换效率（峰值效率通常>95%），显著降低能源损耗和系统热管理压力。

　　全面的保护功能：内置输入欠压保护（UVP）、输出过流保护（OCP）、输出过压保护（OVP）、过温保护（OTP）等，确保系统和模块本身的安全。

　　宽输入电压范围：兼容广泛的输入电压，适应多种供电环境，如工业总线电压、电池供电系统等。

　　二、DCDC CFDR10 常见问题解答 (FAQ)

　　Q1: CFDR10 的模拟控制与数字控制有何区别？

　　A: CFDR10主要通过数字接口（PMBus）进行控制。您可以通过发送指令来精确设置所有运行参数，并读取状态信息。它通常也保留了电压识别（VID）引脚，用于简单的输出电压设置，这可以视为一种“准模拟”控制，但其核心配置和监控功能依赖于数字接口。

　　Q2: 如何对CFDR10进行编程和配置？

　　A: 您可以通过以下两种主要方式：

　　使用MCU/处理器：将您的主控MCU通过I2C总线与CFDR10的PMBus接口连接，按照其PMBus指令集进行读写操作。

　　使用USB转接板：许多供应商提供专用的USB-to-PMBus转接板（如DCDC的评估套件），配合图形化用户界面（GUI）软件，可以直观地进行参数配置、数据记录和调试。

　　Q3: CFDR10 的远程开关控制（ON/OFF）如何实现？

　　A: CFDR10提供了一个控制引脚。将该引脚拉至高电平（或悬空，具体请参考数据手册）可开启模块输出；将其拉至低电平则可关闭输出。此功能可用于电源时序管理或紧急关机。

　　Q4: 模块工作时发热严重是否正常？

　　A: 电源模块在能量转换过程中产生热量是正常现象。CFDR10的高效率设计已最大程度减少热耗。但如果感觉“烫手”，可能意味着：

　　负载接近或超过额定功率。

　　环境温度过高或散热条件不佳。

　　开关频率设置不当导致效率下降。

　　建议确保模块在良好通风环境下工作，并在必要时加装散热片或强制风冷。

　　三、DCDC CFDR10 故障排查指南

　　当您的CFDR10模块出现异常时，请遵循以下步骤进行排查。

　　故障现象可能原因排查步骤与解决方案

　　无输出，无法启动1. 输入电源未接通或电压过低

　　2. 使能（ON/OFF）引脚未正确置位

　　3. 输入欠压保护（UVP）锁定

　　4. 前级电路故障1. 检查输入电源电压是否在规格范围内，并确保接触良好。

　　2. 测量ON/OFF引脚电压，确保其为开启电平。

　　3. 检查输入电压是否低于UVP阈值，或通过PMBus读取故障状态。

　　4. 检查保险丝、输入滤波电感等前级元件。

　　输出不稳定，纹波过大1. 输入/输出电容不足或失效

　　2. 布局布线不当，引入噪声

　　3. 负载动态变化过快

　　4. 反馈环路不稳定1. 确保在输入和输出端按照数据手册建议配置了足够且高质量的电容。

　　2. 检查PCB布局，确保功率回路尽可能小，反馈路径远离噪声源。

　　3. 确认负载特性，必要时在输出端增加额外电容以应对瞬态电流。

　　4. 通过PMBus微调环路补偿参数（如需要且具备相关知识）。

　　输出电压偏离设定值1. 远程采样误差

　　2. PMBus指令未正确写入

　　3. 内部基准或反馈电路故障1. 如果使用远程电压采样，检查采样点与负载之间的连接，确保线路阻抗足够低。

　　2. 通过PMBus再次确认输出电压设定值（VOUT_COMMAND）是否正确写入并生效。

　　3. 读取VOUT读数，与实际万用表测量值对比，判断是测量误差还是真实输出误差。

　　模块报告过温保护（OTP）1. 环境温度过高

　　2. 散热条件差

　　3. 过载运行

　　4. 风扇故障（若使用）1. 改善通风条件，降低环境温度。

　　2. 为模块添加推荐规格的散热片。

　　3. 检查负载电流，确保未超过额定值。

　　4. 检查系统风扇是否正常工作。

　　PMBus通信失败1. 接线错误

　　2. 上拉电阻缺失或阻值不当

　　3. 地址冲突

　　4. 主控器时序问题1. 确认SDA、SCL、GND连接正确无误。

　　2. 确保I2C总线上有适当的上拉电阻（通常为4.7kΩ）。

　　3. 检查总线上其他设备的地址，确保与CFDR10的地址无冲突。

　　4. 用逻辑分析仪检查I2C波形，确认时序符合规范。

　　四、最佳实践与选型建议

　　为了确保CFDR10的长期稳定运行，我们建议：

　　仔细阅读数据手册：在设计和调试前，务必下载并通读最新版CFDR10数据手册，它是所有技术信息的权威来源。

　　遵循官方布局指南：高频开关电源对PCB布局极其敏感。请严格按照评估板或应用笔记中的布局建议进行设计，特别是输入电容、输出电容和功率电感的位置。

　　进行充分的测试：在系统集成前后，对模块的空载、半载、满载性能进行测试，记录关键参数如效率、纹波和温升。

　　正确选型：根据您的输入电压范围、输出电压/电流需求、尺寸限制和控制方式（数字或模拟）来选择最合适的CFDR10子型号。

　　结论

　　DCDC CFDR10数字DC-DC电源模块是现代电子系统的强大“心脏”。通过理解其工作原理、熟悉常见问题并掌握科学的故障排查方法，您将能充分发挥其性能，构建出更高效、更可靠的电源解决方案。如需进一步的技术支持或获取样品，请随时联系我们或访问我们的官方网站。
