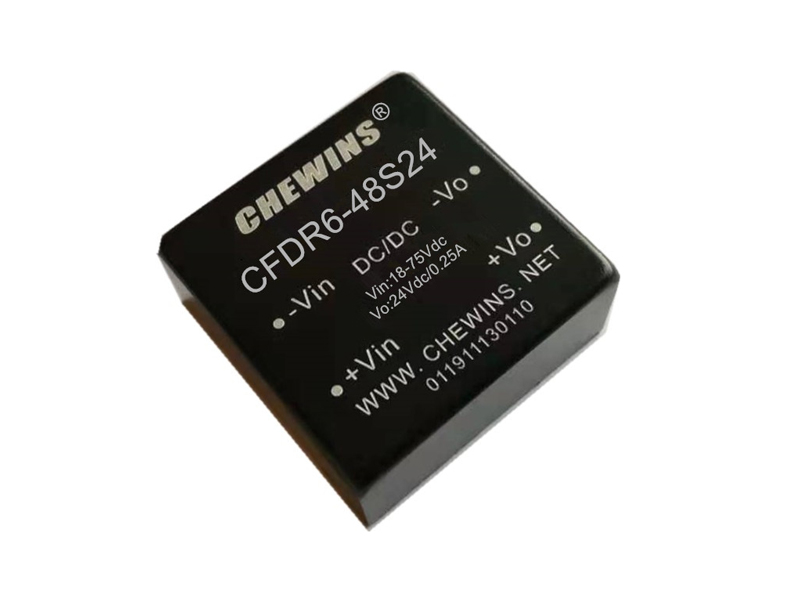

　　产品特性:

　　◆ 宽输入电压范围(4:1)

　　◆ 效率高达88%

　　◆ 隔离电压1500VDC

　　◆ 工作温度:-40℃~+70℃

　　◆ 输入欠压,输出过压,短路保护,过流保护

　　◆ 裸机满足CISPR22/EN55022 CLASS A

　　◆  国际标准引脚方式

　　◆ 叁年质保期

　　DC-DC工业电源模块专业指南：确保工业设备稳定运行的核心要素

　　摘要：DC-DC工业电源模块作为工业自动化、控制系统和现场设备的核心供电组件，其可靠性直接影响到整个生产系统的稳定运行。本文详细解析工业级电源模块的技术要求、选型要点、常见问题及系统化故障解决方案。

　　一、工业级DC-DC电源模块的关键特性

　　工业环境对电源模块有着比商业级产品更为严格的要求，主要体现在：

　　宽温度范围：支持-40℃至+85℃的工作温度范围，适应恶劣工业环境

　　高抗干扰能力：通过严格的EMC测试，符合IEC/EN 61000-4系列标准

　　强化隔离保护：输入输出间隔离电压高达3000-4000VDC，确保系统安全

　　抗振动冲击：符合IEC 60068-2标准，耐受机械振动和冲击

　　宽电压输入：支持9-36V、18-75V等宽范围输入，适应工业电网波动

　　二、DC-DC工业电源模块常见问题解答

　　Q1：工业环境中的电源模块最需要注意哪些问题？

　　A：工业应用需特别关注：

　　电压波动：工业电网存在浪涌、跌落等干扰，需要宽输入范围设计

　　温度极端：高温车间或户外设备需要考虑温度降额

　　电磁干扰：变频器、电机等设备产生强烈EMI干扰

　　机械应力：振动环境可能导致焊点开裂、连接器松动

　　Q2：如何为PLC系统选择合适的电源模块？

　　A：PLC系统电源选型要点：

　　功率计算：统计所有I/O模块、通信模块功耗，预留30%余量

　　电压匹配：确认传感器、执行机构等外围设备电压需求

　　隔离要求：模拟量模块需要高隔离度电源防止干扰

　　认证标准：选择通过UL/CE认证的产品，确保安全合规

　　Q3：工业电源模块的降额设计应该如何进行？

　　A：正确的降额设计：

　　温度降额：环境温度超过50℃时，每升高1℃功率降低2-3%

　　海拔降额：海拔超过2000米时，每升高100米功率降低1%

　　寿命考虑：在最高工作温度下，功率使用不超过额定值的80%

　　可靠性要求：关键系统建议采用50%功率降额

　　Q4：如何应对工业环境中的瞬态电压干扰？

　　A：瞬态防护措施：

　　输入端防护：配置TVS管、压敏电阻吸收浪涌能量

　　滤波设计：采用π型滤波器抑制传导干扰

　　布局优化：缩短输入引线，减小环路面积

　　接地处理：采用单点接地，避免地环路干扰

　　三、DC-DC工业电源模块故障排查指南

　　故障现象可能原因排查步骤解决方案

　　无输出1. 输入电源异常

　　2. 使能信号错误

　　3. 模块损坏

　　4. 接线错误1. 测量输入电压

　　2. 检查EN引脚状态

　　3. 测试模块静态电阻

　　4. 确认接线正确性1. 恢复供电

　　2. 正确配置EN

　　3. 更换模块

　　4. 重新接线

　　输出不稳定1. 负载过重

　　2. 输入电压波动

　　3. 温度过高

　　4. 补偿不足1. 测量负载电流

　　2. 监控输入波形

　　3. 检测温度

　　4. 分析动态响应1. 减轻负载

　　2. 稳定输入

　　3. 改善散热

　　4. 优化补偿

　　过热保护1. 环境温度高

　　2. 散热不良

　　3. 负载过大

　　4. 风扇故障1. 监测环境温度

　　2. 检查散热器

　　3. 验证负载

　　4. 测试风扇1. 降低温度

　　2. 增强散热

　　3. 减少负载

　　4. 更换风扇

　　EMC测试失败1. 滤波不足

　　2. 接地不良

　　3. 布局不当

　　4. 屏蔽不完善1. 分析频谱

　　2. 检查接地

　　3. 评估布局

　　4. 验证屏蔽1. 增强滤波

　　2. 改善接地

　　3. 优化布局

　　4. 加强屏蔽

　　四、工业电源模块选型要点

　　环境适应性选择

　　温度等级：根据安装位置选择合适温度等级

　　防护等级：粉尘环境选择IP5x，潮湿环境选择IP6x

　　认证要求：危险环境需要ATEX认证，铁路需要EN 50155

　　电气参数考量

　　输入范围：选择比实际电压波动范围宽20%的型号

　　输出精度：模拟电路要求±1%，数字电路±3%即可

　　隔离电压：安全回路需要加强隔离，普通信号隔离基本绝缘即可

　　可靠性指标

　　MTBF：关键系统选择MTBF > 100万小时的产品

　　寿命预期：考虑电容寿命与工作温度的关系

　　质保期限：工业级产品应提供3-5年质保

　　五、安装与维护最佳实践

　　安装规范

　　散热考虑：留出足够散热空间，模块间距≥10mm

　　接线要求：使用屏蔽电缆，动力线与信号线分开走线

　　接地处理：采用星型接地，接地线尽量短而粗

　　维护要点

　　定期检查：每半年检查一次连接紧固状态

　　清洁保养：定期清理散热器灰尘

　　参数监测：记录运行温度、输入输出电压等参数

　　预防性维护

　　热像检测：定期使用热像仪检测温度分布

　　参数测试：每季度测试一次输出精度和纹波

　　老化预测：基于运行时间预测电容寿命

　　结论

　　DC-DC工业电源模块的正确选型和应用是确保工业设备稳定运行的关键。通过充分理解工业环境特点、遵循设计规范、实施有效的维护策略，可以显著提升系统可靠性和使用寿命。建议与专业技术团队合作，根据具体应用场景选择最合适的电源解决方案。
