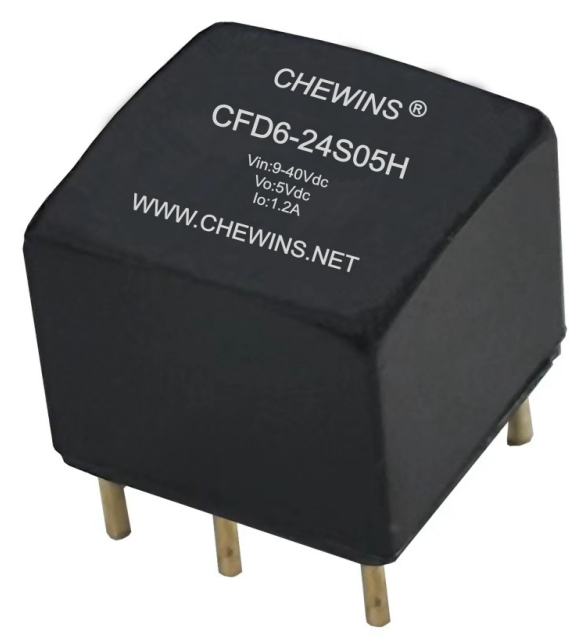

　　产品特性:

　　◆ 超宽输入电压范围(8:1)

　　◆ 效率高达79%

　　◆ 空载功耗低至0.12W

　　◆ 隔离电压3000VDC

　　◆ 输入欠压保护,输出短路,过流保护

　　◆ 工作温度范围:-40℃ to +85℃

　　◆ 叁年质保期

　　DC-DC电源模块完全指南：高效可靠的电压转换解决方案

　　DC-DC电源模块的核心价值与技术优势

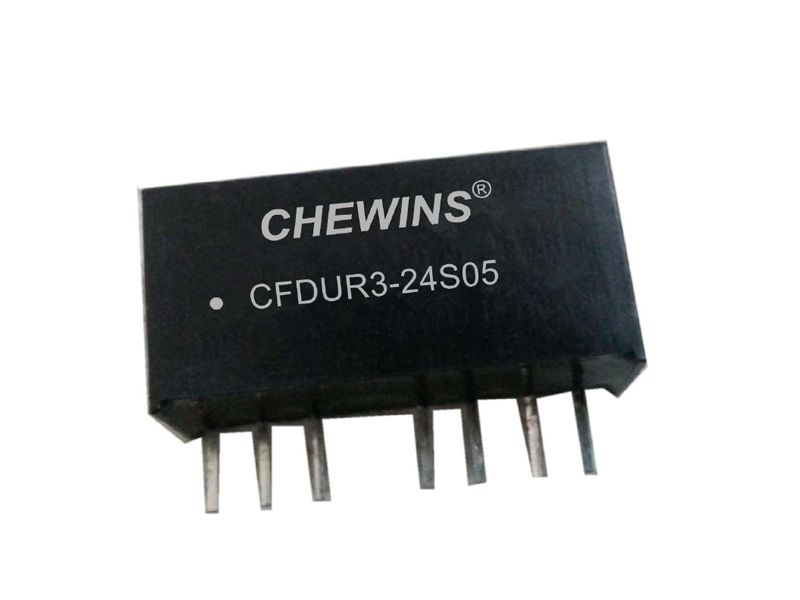

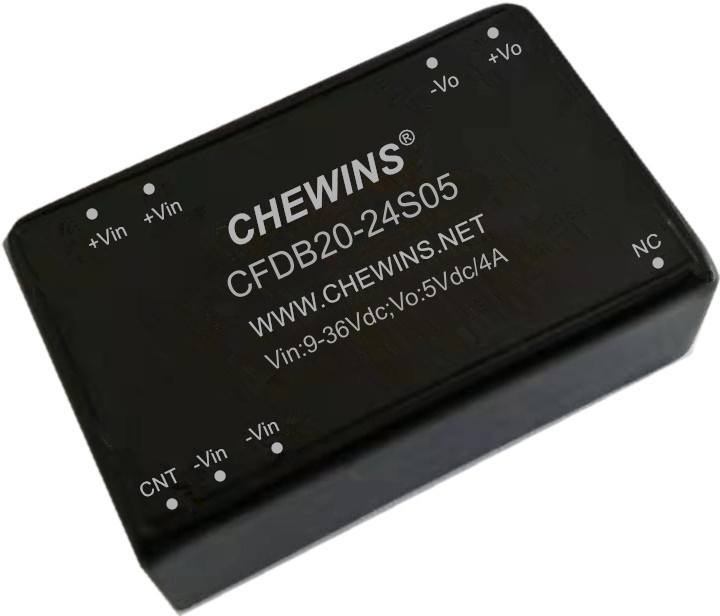

　　DC-DC电源模块是一种高度集成的电压转换器件，通过采用先进的开关电源技术，将直流输入电压高效地转换为所需的稳定直流输出电压。与分立式解决方案相比，模块化设计具有更高的可靠性、更优的热性能和更简单的系统集成等显著优势，已成为现代电子系统的首选电源架构。

　　DC-DC电源模块的主要技术特点：

　　高效率转换：采用同步整流技术，效率最高可达98%

　　宽输入电压范围：支持4:1甚至8:1的宽电压输入

　　高功率密度：先进封装技术实现超小体积

　　完善保护功能：内置过流、过压、过热保护

　　低电磁干扰：优化的EMI设计和滤波技术

　　DC-DC电源模块关键技术参数解析

　　技术参数规格范围选型要点

　　输入电压范围4.5-150VDC确保覆盖前级电源波动范围

　　输出电压0.8-60VDC根据负载需求精确选择

　　输出电流0.5-60A考虑降额使用和散热条件

　　转换效率85%-98%影响系统热设计和能耗

　　隔离电压1.5-6kVDC按安规要求选择隔离等级

　　工作温度-40℃至+125℃根据应用环境确定等级

　　负载调整率±0.2%-±1%反映带载能力稳定性

　　纹波噪声<1%输出电压敏感电路需特别关注

　　DC-DC电源模块常见问题深度解析

　　Q1：如何根据应用场景选择合适的模块类型？

　　选型指南：

　　非隔离模块：适用于同一系统地电位的电压转换，成本较低

　　隔离模块：需要电气隔离的场合，提高系统安全性

　　宽压输入模块：车载、工业等电压波动大的应用

　　高压输入模块：通信、基站等48V系统应用

　　Q2：模块的散热设计需要注意哪些关键点？

　　热管理要点：

　　热阻计算：准确计算模块到散热器的热阻

　　散热面积：提供足够的PCB铜箔散热面积

　　空气流通：确保良好的通风散热条件

　　温度监控：建议在高温环境下监测模块温度

　　Q3：如何优化模块的EMC性能？

　　电磁兼容设计：

　　输入滤波：使用π型滤波器或EMI滤波器

　　布局优化：功率回路面积最小化原则

　　屏蔽措施：敏感电路增加屏蔽罩

　　接地设计：采用单点接地或星型接地

　　Q4：多模块并联使用时需要注意什么？

　　并联使用要点：

　　均流设计：选择支持均流的模块型号

　　热分布：合理安排模块位置，避免热集中

　　启动时序：配置软启动和时序控制

　　保护协调：确保保护功能的协调性

　　DC-DC电源模块系统化故障排查指南

　　第一阶段：快速诊断

　　外观检查：观察模块有无鼓包、裂纹等物理损伤

　　输入检测：测量输入电压是否在规格范围内

　　输出测试：空载检查输出电压是否正常

　　温度评估：检查模块表面温度是否异常

　　第二阶段：性能测试

　　负载特性测试：从10%-100%负载测试输出稳定性

　　效率测试：测量典型负载点的转换效率

　　瞬态响应：测试负载突变时的响应特性

　　保护功能验证：过流、过压保护阈值测试

　　第三阶段：深入分析

　　热成像分析：识别过热点和温度分布

　　波形分析：检查开关节点和输出电压波形

　　参数对比：与规格书参数进行对比分析

　　元器件检测：关键元器件参数测量

　　第四阶段：系统验证

　　环境适应性：高低温环境性能测试

　　可靠性验证：长时间满载老化测试

　　系统兼容性：与整机系统的匹配测试

　　整改效果：改进措施的有效性验证

　　DC-DC电源模块应用最佳实践

　　电路设计要点：

　　输入电容：就近放置低ESR电容，提供瞬态电流

　　输出电容：根据负载瞬态要求配置合适容值

　　反馈网络：精确配置反馈电阻，确保输出电压精度

　　补偿网络：根据需要配置环路补偿元件

　　PCB布局规范：

　　功率路径：保持功率回路路径短而粗

　　信号隔离：敏感信号远离开关节点

　　热设计：充分利用PCB铜箔散热

　　接地策略：采用分层接地设计

　　系统集成建议：

　　时序控制：多电源系统的时序管理

　　故障保护：系统级保护电路设计

　　监控功能：关键参数监控和故障记录

　　维护接口：便于测试和维护的接口设计

　　DC-DC电源模块技术发展趋势

　　性能提升方向：

　　更高效率：新型半导体材料和拓扑结构

　　更高功率密度：先进封装和集成技术

　　更宽电压范围：适应多种应用场景

　　更低待机功耗：满足节能环保要求

　　智能化发展：

　　数字控制：可编程参数配置和监控

　　智能管理：故障预测和健康管理

　　通信接口：标准数字通信接口

　　自适应优化：根据工作条件自动优化参数

　　集成化趋势：

　　功能集成：集成保护、监控和管理功能

　　系统集成：与负载芯片协同设计

　　标准化：封装和接口的标准化

　　平台化：可扩展的模块化平台

　　结语

　　DC-DC电源模块以其卓越的性能和可靠性，已成为现代电子系统不可或缺的核心部件。正确的产品选型、优化的电路设计和严格的测试验证，是确保电源系统稳定可靠运行的关键。随着技术的不断进步，DC-DC电源模块将继续向着更高效率、更高功率密度和更智能化的方向发展。
